異形棒鋼（鉄筋）

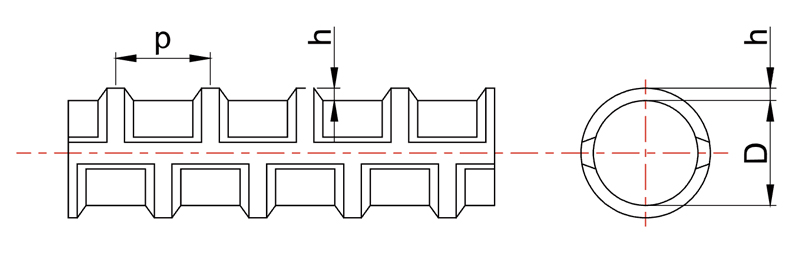

鉄筋コンクリート用棒鋼 異形鋼棒【SD】規格表
| 呼び名 | 公称 直径 d (mm) |
公称 周長 ℓ (cm) |
公称 断面積 S (cm²) |
公称 質量 W (kg/m) |
節の平均間 隔の最大値 (kg/m) |
節の高さ cm4 |
節の隙間の 合計の最大値 (mm) |
節と軸線との角度 (mm) |
|
|---|---|---|---|---|---|---|---|---|---|
| 最小値 (mm) |
最大値 (mm) |
||||||||
| D4 | 4.23 | 1.3 | 0.140 5 | 0.110 | 3.0 | 0.2 | 0.4 | 3.3 | 45°以上 |
| D5 | 5.29 | 1.7 | 0.219 8 | 0.173 | 3.7 | 0.2 | 0.4 | 4.3 | 45°以上 |
| D6 | 6.35 | 2.0 | 0.316 7 | 0.249 | 4.4 | 0.3 | 0.6 | 5.0 | 45°以上 |
| D8 | 7.94 | 2.5 | 0.495 1 | 0.389 | 5.6 | 0.3 | 0.6 | 6.3 | 45°以上 |
| D10 | 9.53 | 3.0 | 0.713 3 | 0.560 | 6.7 | 0.4 | 0.8 | 7.5 | 45°以上 |
| D13 | 12.7 | 4.0 | 1.267 | 0.995 | 8.9 | 0.5 | 1.0 | 10.0 | 45°以上 |
| D16 | 15.9 | 5.0 | 1.986 | 1.56 | 11.1 | 0.7 | 1.4 | 12.5 | 45°以上 |
| D19 | 19.1 | 6.0 | 2.865 | 2.25 | 13.4 | 1.0 | 2.0 | 15.0 | 45°以上 |
| D22 | 22.2 | 7.0 | 3.871 | 3.04 | 15.5 | 1.1 | 2.2 | 17.5 | 45°以上 |
| D22 | 22.2 | 7.0 | 3.871 | 3.04 | 15.5 | 1.1 | 2.2 | 17.5 | 45°以上 |
| D25 | 25.4 | 8.0 | 5.067 | 3.98 | 17.8 | 1.3 | 2.6 | 20.0 | 45°以上 |
| D29 | 28.6 | 9.0 | 6.424 | 5.04 | 20.0 | 1.4 | 2.8 | 22.5 | 45°以上 |
| D32 | 31.8 | 10.0 | 7.942 | 6.23 | 22.3 | 1.6 | 3.2 | 25.0 | 45°以上 |
| D35 | 34.9 | 11.0 | 9.566 | 7.51 | 24.4 | 1.7 | 3.4 | 27.5 | 45°以上 |
| D38 | 38.1 | 12.0 | 11.40 | 8.95 | 26.7 | 1.9 | 3.8 | 30.0 | 45°以上 |
| D41 | 41.3 | 13.0 | 13.40 | 10.5 | 28.9 | 2.1 | 4.2 | 32.5 | 45°以上 |
| D51 | 50.8 | 16.0 | 20.27 | 15.9 | 35.6 | 2.5 | 5.0 | 40.0 | 45°以上 |
比重：7.85
